Программный комплекс "СИНТЕЗ" — это набор программ, разработанных с целью ведения базы данных стандартных и нормализованных деталей и типовых конструктивных элементов (например, отверстий), а также обеспечения возможности их визуализации и построения в пакетах САПР.

Комплекс состоит из следующих компонентов:

• Базы данных, содержащей всю необходимую информацию о конструкции и размерах изделий.
• Приложения "СИНТЕЗ.База" предназначенного для управления базой данных.

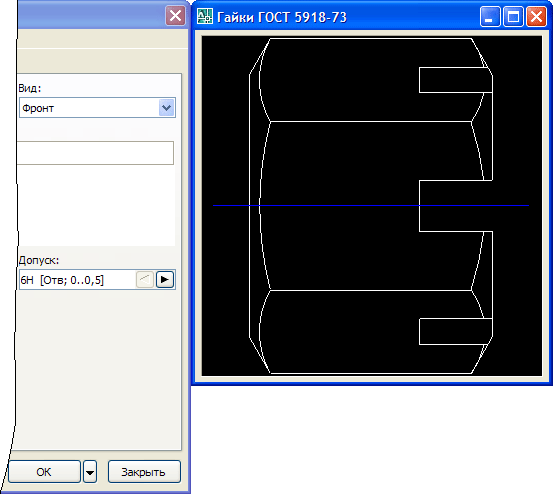

• Приложения "СИНТЕЗ.Справочник" предназначенного для просмотра БД.
• Приложения "СИНТЕЗ.Чертежник" предназначенного для построения хранимых изделий в пакетах САПР. В базовую поставку включаются средства сопряжения с AutoCAD*.
• Приложения "СИНТЕЗ.Информер" предназначенного для просмотра свойств изделий комплекса в САПР. В базовую поставку включается "Информер" для AutoCAD*.

* Требуемая версия AutoCAD — 2008, Service Pack 1 и выше.

Каждый из компонентов системы работает с одной и той же БД.

Поставляемая база данных содержит информацию о крепежных изделиях из 51 стандарта, это — болты, винты (в т.ч. установочные, самонарезающие и невыпадающие), гайки, гвозди, заклепки, шайбы, шпильки, шплинты, штифты и шурупы.

Показанное приложение — "СИНТЕЗ.База" позволяет добавлять, удалять и модифицировать изделия. Процесс добавления нового изделия состоит из нескольких несложных этапов, один из которых — подготовка эскиза в AutoCAD, используемого для автоматического формирования скрипта построения. Далее показан пример такого эскиза для болта по ГОСТ 7805.

БД поддерживает многовариантные изделия — каждое изделие может иметь одно или более конструктивных исполнений, а также несколько разновидностей. Исполнение в БД аналогично исполнению в нормативном документе (например, прямой или крестообразный шлиц); разновидность позволяет учесть дополнительные конструктивные особенности (например, крупный или мелкий шаг резьбы). Так как не все возможности исполнений и разновидностей могут быть применимы ко всем параметрам изделия, в БД хранятся и данные ограничения.

Каждое исполнение может иметь один или более геометрических видов, которые могут быть построены в САПР.

БД также содержит глобальный список доступных материалов и покрытий и с привязкой конкретных значений к определенным изделиям.

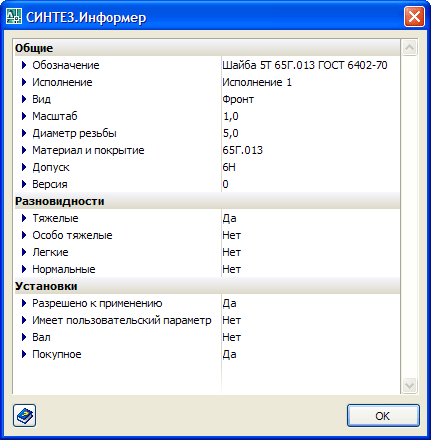

Приложения "СИНТЕЗ.Справочник" и "СИНТЕЗ.Чертежник" на основе выбранных параметров изделия формируют его обозначение в соответствии с нормативной документацией. Свойства построенного в AutoCAD изображения изделия можно просмотреть используя "СИНТЕЗ.Информер".

Встроенная справочная система и руководство пользователя позволят быстро освоить комплекс. Программистов может заинтересовать поставляемое руководство пользователя, описывающее возможности программного взаимодействия с комплексом.

Программный комплекс "СИНТЕЗ" поставляется в виде ZIP-архива, содержащего руководство по установке и программу-мастер, устанавливающую выбранные компоненты и выполняющую (при необходимости) интеграцию комплекса в AutoCAD.
