Библиотека Мастер предназначена для расширения возможностей САПР AutoCAD по оформлению чертежей. Третья версия работает совместно с 64-разрядными версиями AutoCAD и содержит набор подпрограмм предоставляющий следующие возможности:
|
|
Панель "Мастер — Стандарт" |
|
|
|
|
Формат |
|
|
Основная надпись |
|
|
Шероховатость |
|
|
Виды, разрезы, сечения |
|
|
Выноски |
|
|
Маркировка и клеймение |
|
|
Позиции |
|
|
|
|
Панель "Мастер — Графика" |
|
|
|
|
Осевые линии |
|
|
Отверстия |
|
|
Линия обрыва |
|
|
Масштаб линии |
|
|
Масштаб штриховки |
|
|
Дуга в окружность |
|
|
|
|
|
|
Панель "Мастер — Размеры" |
|
|
|
|
Редактор размерного текста |
|
|
Цвет не истинного текста размера |
|
|
Копировать текст размера |
|
|
Сумма размеров |
|
|
|
|
Панель "Мастер — Текст" |
|
|
|
|
Соединить строки |
|
|
Поворот текста |
|
|
Масштаб текста |
|
|
|
|
|
|
|

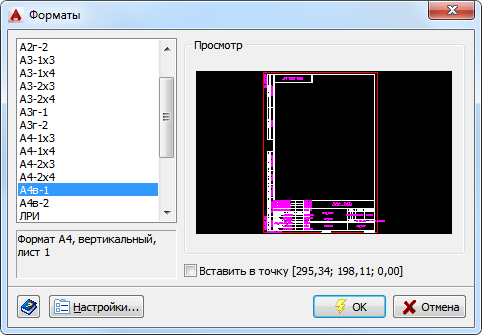

Команда предназначена для вставки рамки в документ из готового списка, содержащего наиболее употребительные форматы. Вставленная рамка — это обычный блок AutoCAD с атрибутами, который можно редактировать штатными средствами или командой Основная надпись.
Контекстное меню списка форматов позволяет добавить, обновить или удалить формат из списка.
Настройки позволяют установить текущими слой, текстовый и размерный стили из блока рамки.

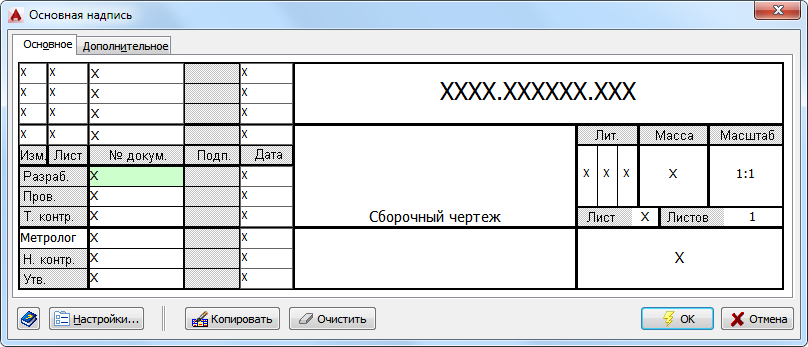

Команда Основная надпись вызывает диалог редактирования надписей рамки.
Требуемый текст вводится в соответствующие поля. Поля ввода для граф: Разраб., Пров., Т.контр., и др. в своих контекстных меню, содержат несколько ранее введенных значений. В графу Наименование можно вводить многострочный текст с применением управляющих кодов. Параметры рамки можно копировать из имеющейся в документе.
Графа Материал редактируется двойным щелчком по ней левой кнопкой мыши — появляется диалог Библиотека материалов.

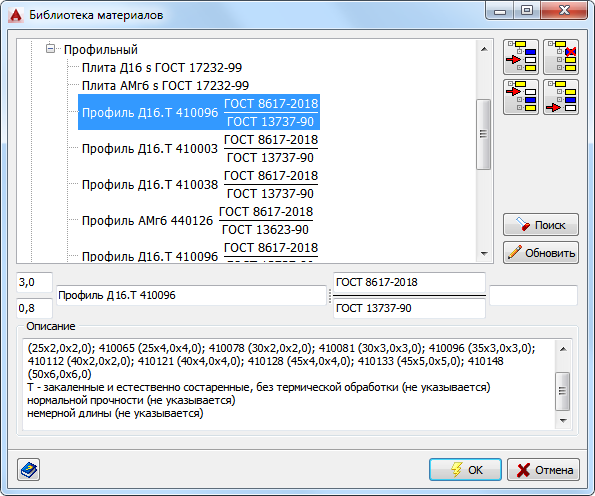

Диалог Библиотека материалов содержит 180 часто употребляемых материалов и позволяет пользователю пополнять этот список. |
|
|
|
|

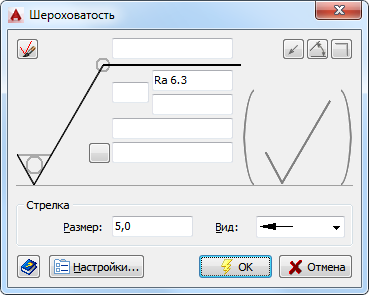

Команда предназначена для указания на чертежах шероховатости поверхности. Элементы знака объединяются в анонимный блок. При построении знака можно задать параметры линий, атрибутов, наличие выноски; можно вставить блок вдоль горизонтальной оси или указать угол поворота. Параметры блока можно копировать из имеющегося в документе.
Тип вставки "В правом верхнем углу чертежа" оптимизирован для вставки знака в угол рамки.
Условные обозначения направления неровностей задаются из меню, появляющегося при нажатии кнопки. |
|
|
|
|
Команда позволяет построить обозначение вида, вертикального, горизонтального, наклонного или ломанного ступенчатого разреза, а также обозначение соответствующего вида или разреза. |
|
|
|
|
Служит для построения выноски с полкой и без, с текстом над и под полкой, с условным обозначением неразъемных соединений, указанием обработки по контуру, с различными вариантами стрелок. |
|
|
|
|
Команда предназначена для построения обозначения маркировки и клеймения, а так же может использоваться для построения различных выносок с задаваемым текстом в окружности или треугольнике и на наклонной линии-выноске, с заданным типом стрелки |
|
|
|
|
Служит для построения или редактирования обозначений позиций на сборочных чертежах. Текст позиций вводится в многострочном редакторе. |
|
|
|
|
Служит для построения осевых линий окружностей и дуг, а также для других примитивов по двум точкам. Кроме того для окружностей можно построить изображение резьбы и выполнить заливку одним из 11-ти способов. |
|
|
|
|

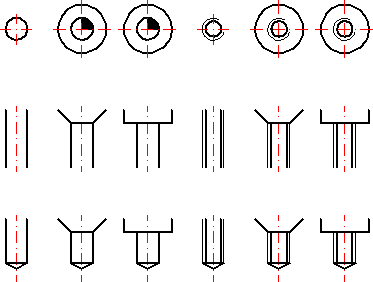

Служит для построения изображений отверстий сквозных или глухих, гладких или резьбовых, с фаской или ступенчатых, на виде сверху или сбоку. При построении отверстий сверху можно отобразить изображение резьбы и выполнить заливку одним из 11-ти способов. Кроме того для отверстий могут быть также построены осевые линии. |
|
|
|
|
Команда позволяет построить линии обрывов для обозначения вырывов, разрывов или обрывов на чертеже. Если линия обрыва пересекает отрезки — они могут быть автоматически подрезаны. |
|
|
|
|
Служит для интерактивного изменения масштабного коэффициента линий или штриховок. |
|
|
|
|
Служит для преобразования дуг в окружности. |
|
|
|
|
Команда обеспечивает:
- Настройку параметров размерного текста в специализированном диалоге.
- Работу с типами размеров: линейным, параллельным, диаметр, радиус, ординатным, угловым, длина дуги, с изломом.
- Простановку верхнего, нижнего или симметричного допуска.
- Выбор допуска линейных размеров из списка в зависимости от указанного поля допуска (1-18 квалитет) размера (0-3150 мм). Вставку стандартных символов: диаметра, обозначения метрической резьбы, радиуса, градуса, плюс-минус.
- Вставку нестандартных символов из задаваемых шрифтов SHX или TTF.
- Вставку текста, размещаемого под размерной линией.
- Заключение размерного текста в скобки.
- Определение масштаба размера.
- Настраиваемые пробелы между каждыми элементами текста.
- Вставку вариантов текстов («отв.», «фаска», «х30°», «max», «min» и др.).
|
|
|
|
|
Изменение цвета текста размеров, текст которых не отражает измеренное значение. Желаемый цвет выбирается в диалоге Выбор цвета. |
|
|
|
|
Команда заменяет текст размеров текстом из образцового размера. |
|
|
|
|
Команда суммирует значения указанных размеров и выводит результат в виде текста. |
|
|
|
|
Позволяет собрать несколько однострочных текстов в одну строку. |
|
|
|
|
Команда служит для копирования текста из размера в другие. |
|
|
|
|
Поворачивает группу однострочных текстов на заданный угол относительно точки вставки или геометрического центра. |
|
|
|
|
Масштабирует группу однострочных текстов на заданную величину относительно точки вставки или геометрического центра. |
|
Все диалоги библиотеки имеют кнопку вызова справки.
Настройки:
|

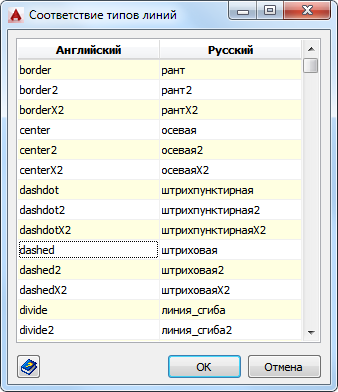

Настройки позволяют гибко задать параметры библиотеки под стандарты пользователя.
|
|
|
|
|
Для установки и удаления библиотеки обратитесь к одноименному разделу справки — "Master.chm". |
|
